用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电

日期: 2017-09-08
浏览次数: 1000360

目前,市面上的双面发电组件一般有两种,一是采用常规的铝制边框,背面采用透明背板,另一种是双面玻璃双面组件。双面组件可以两面受光,正面发电的同时,背面也可以接受入射光发电。双面发电组件的规模化应用使光伏发电系统效率跨跃式提升提供了可能。

用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电

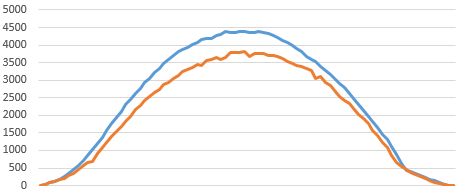

河南焦作地区项目均采用“中来光满满”N型双面户用系统,经过实测一天内常规P型单面组件和N型双面系统在同等地理和倾角条件下的实测功率曲线,双面发电系统峰值功率约为同容量单面组件系统功率的115%,晴朗天气下发电量增加约25%。

用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电

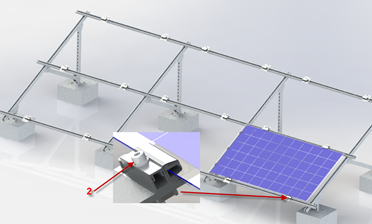

N型双面发电系统一般安装于平水泥屋顶,阵列下方屋面可以是灰白原色水泥屋面,也可在屋面上涂覆白色耐候反光涂料,既能够增加背面受光,还可以给屋顶降温防水,延长屋顶寿命,减低空调功耗。在原色水泥地情况下,相比同等容量单面系统,双面发电系统一般可增加10%以上发电量,而若用我司提供的专用防水耐候涂料,发电量可增加25%-30%。下图所示为光伏阵列排布图和屋顶安装示意图。支架下方屋面用白色涂料涂覆,一般要求反射面大于阵列平面投影面积,左右两侧留出约1m空白,即L9>1m,阵列前方L7>1m,后方L8>0.5m。

用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电

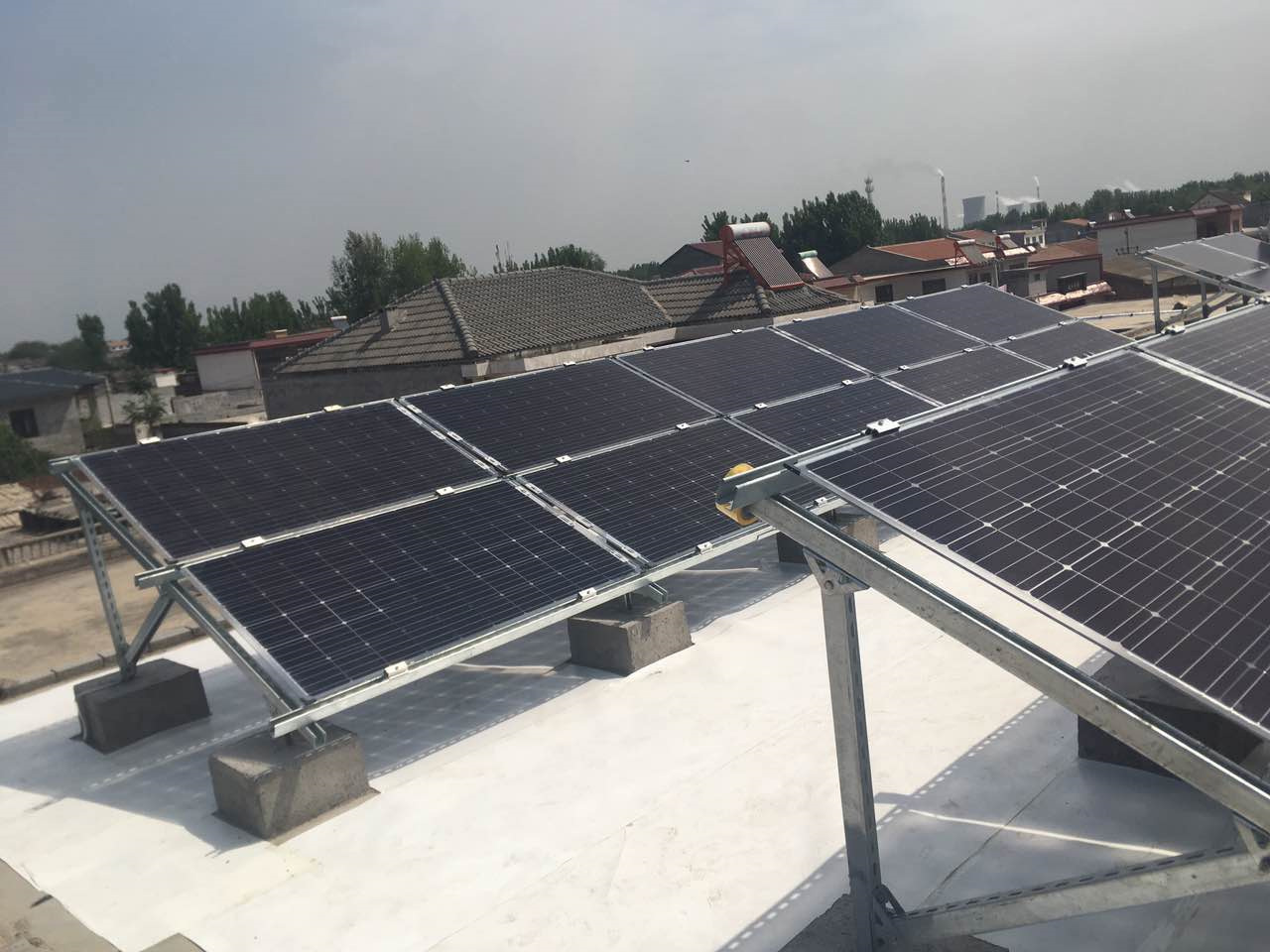

下方照片为河南焦作马村区户用项目施工完成后照片,水泥屋面采用白色光伏背板敷设,双玻组件两排横装,支架斜梁与檩条交叉呈“井”字结构,双玻组件背面没有贯彻的横梁和斜梁直接遮挡。

用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电

❖发电量实测,用数据说话

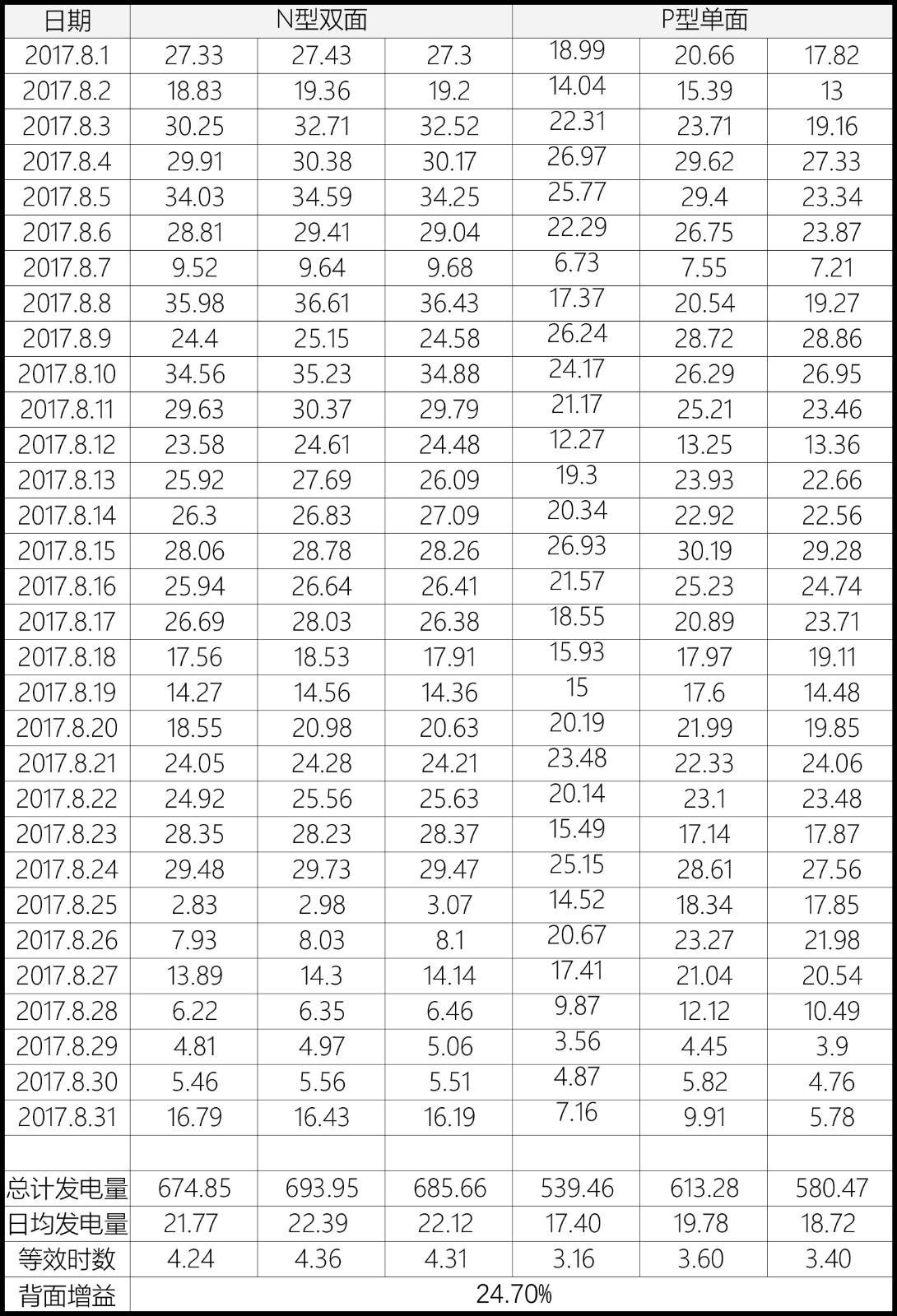

选取了3套双面发电和邻近的3套单面发电系统进行对比,如下表所示。折合到同等容量下,双面系统与单面系统相比发电量增加24.7%。

用数据说话,中来光满满N型双面高效户用光伏系统,多发千度电


❖N型双面发电系统设计要点:

1)同等容量情况下,双面发电系统峰值功率一般可达到同等容量单面系统的115%,需注意逆变器最大输入功率和电流的参数选型;

2)背面受光很大部分来源于组件前方地面反射光,支架前沿边框铺设的檩条会造成阴影遮挡,水泥压块应低矮扁平;

3)保证组件有足够的离地间隙,可适当降低组件倾角;

4)反射面:地面反射涂覆完整,反射面应大于阵列地面投影,有一定的向外延宽度(1m);

5)支架沿边框排布,勿纵向横贯组件。
